Podría definirlo como un método para encontrar la forma más sencilla de representar una función lógica.
Esto es... Encontrar la función que relaciona todas las variables disponibles, de tal modo que el resultado sea el que se está buscando.
Para esto vamos a aclarar tres conceptos que son fundamentales
a)- Minitérmino Es cada una de las combinaciones posibles entre todas las variables disponibles, por ejemplo con 2 variables obtienes 4 minitérminos; con 3 obtienes 8; con 4, 16 etc., como te darás cuenta se puede encontrar la cantidad de minitérminos haciendo 2n donde n es el número de variables disponibles.
b)- Numeración de un minitérmino Cada minitérmino es numerado en decimal de acuerdo a la combinación de las variables y su equivalente en binario así...
Esto es... Encontrar la función que relaciona todas las variables disponibles, de tal modo que el resultado sea el que se está buscando.
Para esto vamos a aclarar tres conceptos que son fundamentales
a)- Minitérmino Es cada una de las combinaciones posibles entre todas las variables disponibles, por ejemplo con 2 variables obtienes 4 minitérminos; con 3 obtienes 8; con 4, 16 etc., como te darás cuenta se puede encontrar la cantidad de minitérminos haciendo 2n donde n es el número de variables disponibles.
b)- Numeración de un minitérmino Cada minitérmino es numerado en decimal de acuerdo a la combinación de las variables y su equivalente en binario así...

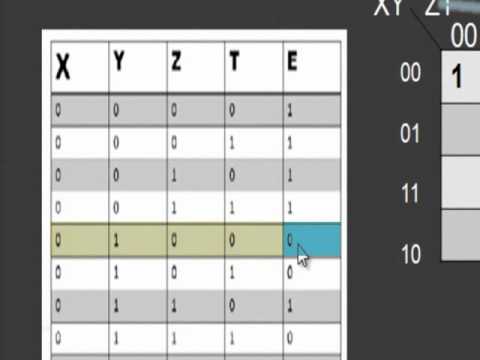

Bien... El Mapa de Karnaugh representa la misma tabla de verdad a través de una matriz, en la cual en la primer fila y la primer columna se indican las posibles combinaciones de las variables. Aquí tienes tres mapas para 2, 3 y 4 variables...
